Membranes de Silicone pour Lamination sous Vide
Membranes de silicone VMQ 100 % conçues pour supporter les conditions extrêmes des processus de lamination sous vide : températures jusqu'à 200 °C, cycles répétitifs de pression et de vide, contact avec l'EVA fondue et l'acide acétique libéré lors de la cuisson des panneaux solaires. Fabriquées selon un processus de qualité en 9 points — de l'inspection d'entrée du compound au contrôle final post-cuisson — qui garantit la durée de vie maximale par membrane.
Dans un processus de lamination sous vide, la membrane de silicone est le composant qui transfère la pression du vide de manière uniforme sur toute la surface de la pièce. Si la membrane n'est pas homogène, la pression n'est pas uniforme et le résultat se traduit par des bulles, des délaminages, des zones sans adhésion ou des défauts esthétiques. Si la membrane ne résiste pas à la température de travail, elle se dégrade prématurément et le coût par cycle s'envole. Si la membrane ne résiste pas aux produits chimiques du processus (EVA, acide acétique en solaire ; résines époxy en composites), elle colle à la pièce et le cycle est perdu.
Les membranes VAC-SIL® sont conçues spécifiquement pour ces environnements. Le compound est contrôlé par rhéomètre sur chaque lot d'entrée. La feuille est calandrée à épaisseur précise, vulcanisée en rotocure, post-cuite 4 heures à 175 °C pour maximiser les propriétés mécaniques et éliminer les volatils, et inspectée en 9 points de contrôle avant expédition. Le résultat est une membrane aux propriétés mécaniques supérieures (traction jusqu'à 8,5 MPa, allongement jusqu'à 750 %) qui conserve ses propriétés pendant des milliers de cycles.
Quatre grades couvrent tout le spectre d'applications : de la lamination de composites et placages en mobilier (Supreme et Pro) à la production de panneaux solaires photovoltaïques avec leurs exigences spécifiques de résistance à l'EVA et à l'acide acétique (Lamin8 et Endurance+).
Combien vous coûte réellement chaque changement de membrane ?
Le prix d'achat de la membrane n'est qu'une partie du coût. Un changement de membrane implique un arrêt du laminateur, un démontage, un montage, un réglage et un redémarrage. Sur une ligne de lamination solaire produisant plus de 1 000 modules/jour, chaque heure d'arrêt représente de la production perdue. Une membrane qui dure 2 000 cycles de plus que la concurrence n'économise pas seulement le coût de la membrane — elle économise les arrêts de changement qui ne se produisent pas. L'investissement dans une membrane de plus haut rendement se récupère dans les premières semaines de production.
Quel grade vous faut-il ?
Identifiez votre application et le grade VAC-SIL® recommandé.
| Requisito | Formulación | Serie | Proceso |
|---|---|---|---|
| Lamination solaire — haut volume, durée maximale | Endurance+ | 4,0 mm · 55 ShA | Découpe CAO sur mesure laminateur |
| Lamination solaire — production standard | Lamin8 | 3,8 mm · 55 ShA | Découpe CAO sur mesure laminateur |
| Lamination solaire — usage général / nouvelle ligne | Pro (3 mm) | 3,0 mm · 55 ShA | Découpe CAO sur mesure laminateur |
| Formage composites automobile | Supreme | 1,0 mm · 35 ShA | Découpe CAO sur mesure presse |
| Formage composites aéronautique | Supreme ou Pro | 1,0–1,5 mm | Découpe CAO sur mesure autoclave |
| Lamination placages/vinyles mobilier | Pro (1,5 mm) | 1,5 mm · 55 ShA | Découpe CAO sur mesure presse |
| Lamination composites marine | Pro (3 mm) | 3,0 mm · 55 ShA | Découpe CAO sur mesure |
| Prototypes et petites séries de composite | Supreme | 1,0 mm · 35 ShA | Découpe CAO sur mesure |
4 grades conçus pour 4 niveaux d'exigence

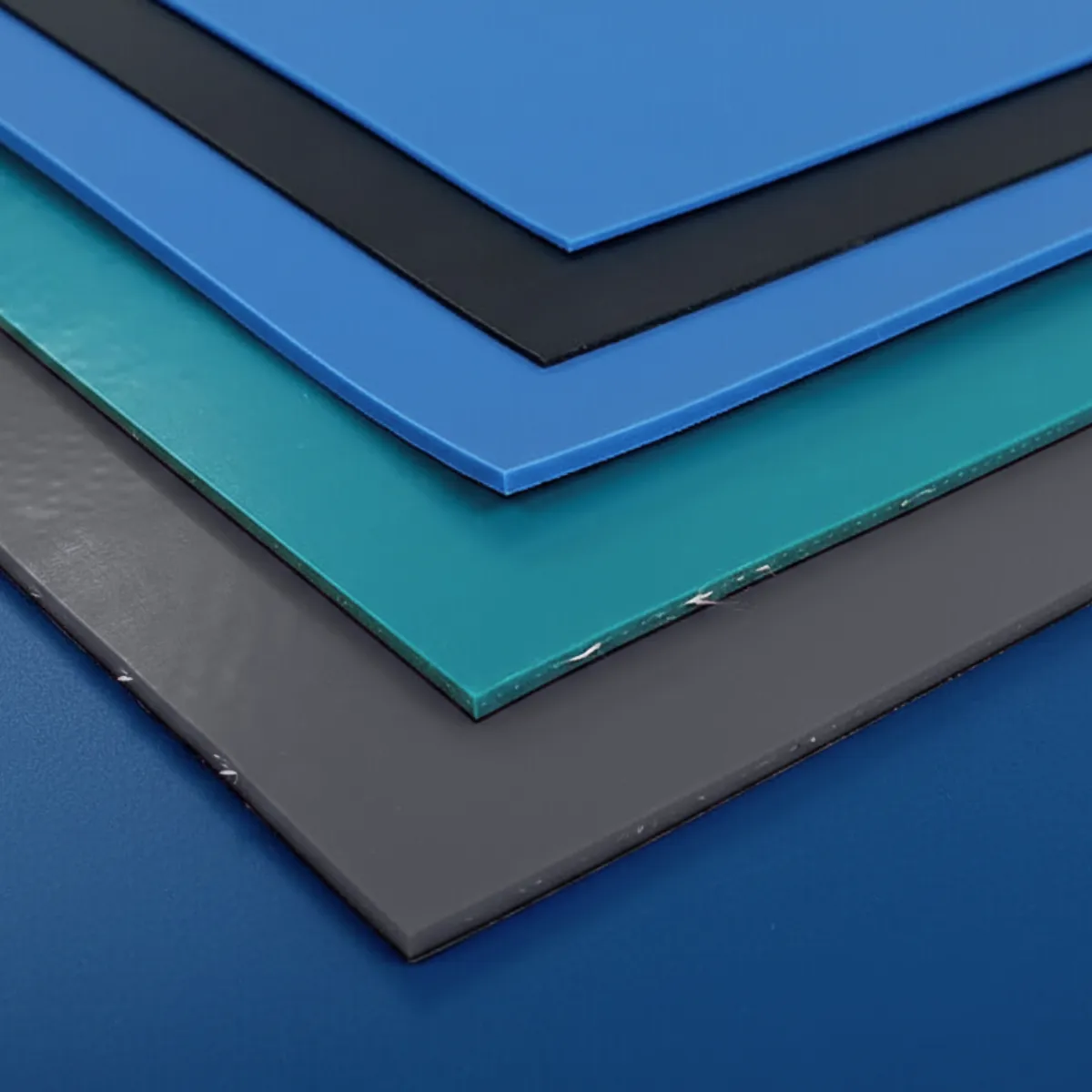

VAC-SIL® Supreme — le polyvalent
Membrane de silicone VMQ 100 % sans renfort textile. 1 mm d'épaisseur, 35 Shore A. La plus souple et flexible de la gamme : s'adapte aux géométries complexes et aux surfaces en relief. Traction 8,5 MPa et allongement 750 % — les propriétés mécaniques les plus élevées des quatre grades. Couleur noire. Pour les applications où la membrane doit se conformer à des pièces tridimensionnelles sans ponts ni plis.

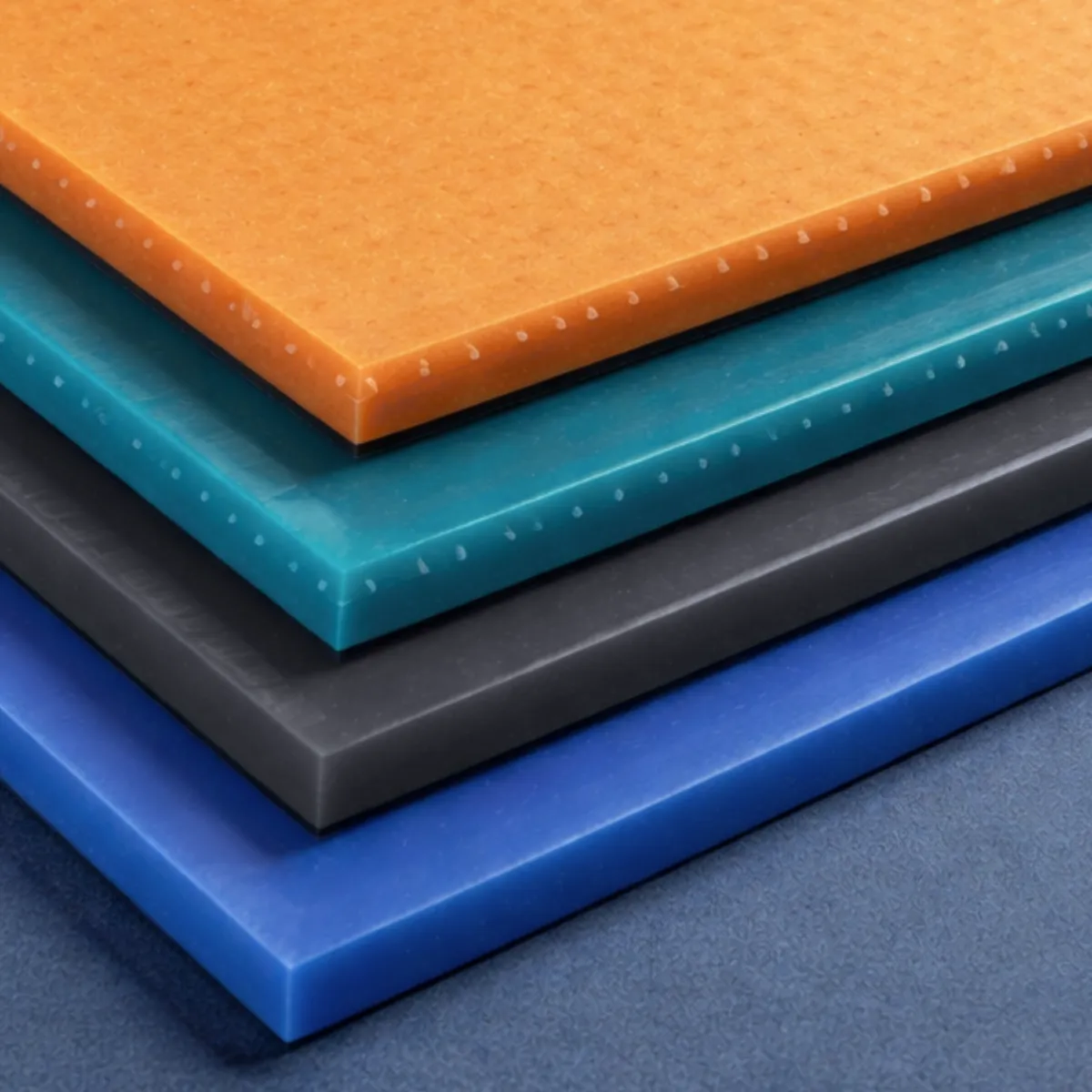

VAC-SIL® Pro — le standard industriel
Membrane de silicone VMQ 100 % sans renfort textile. Disponible en 1,5 mm et 3 mm d'épaisseur, 55 Shore A. Le grade le plus polyvalent : plus résistant que Supreme avec une bonne flexibilité. Traction 7,0 MPa, allongement 500 %. Couleur bleue. Finition avec texture mate sur une face (empreinte du tissu de calandrage) qui facilite le démoulage. Adaptée à la lamination solaire et au formage de surfaces.
VAC-SIL® Lamin8 — résistance EVA pour solaire
Membrane de silicone VMQ 100 % avec une couche de tissu de renfort intégré. 3,8 mm d'épaisseur, 55 Shore A. Formulée spécifiquement pour résister au contact répété avec l'EVA fondue et l'acide acétique libéré lors du processus de cuisson des modules photovoltaïques. La face noire (inférieure) est la face résistante à l'EVA et à l'acide — elle se place en contact avec le module. Le renfort textile augmente la résistance au déchirement et la stabilité dimensionnelle. Température d'exploitation continue 150 °C.
VAC-SIL® Endurance+ — durée maximale en solaire
Membrane de silicone VMQ 100 % avec une couche de tissu de renfort intégré. 4,0 mm d'épaisseur, 55 Shore A. Le grade premium pour la production solaire haut volume. Résistante à l'EVA et à l'acide acétique avec la durée de vie la plus longue de la gamme. La face noire (inférieure) est la face résistante au processus — elle se place contre le module. Température d'exploitation continue 200 °C. Pour les usines cherchant à minimiser les arrêts de changement de membrane et à maximiser la productivité.
Chaque membrane découpée sur mesure pour votre laminateur
Les membranes VAC-SIL® sont découpées avec des équipements numériques CAO aux dimensions exactes de chaque laminateur. Trous pour broches de positionnement, rainures pour cadres de vide et courbes de contour sont découpés en une seule opération. La largeur maximale de membrane est de 3 850 mm — suffisant pour les plus grands laminateurs solaires du marché.
Membranes pour laminateurs solaires
Jusqu'à 3 850 mm de largeurDimensions typiques des laminateurs solaires : de 1 600 × 800 mm (laminateurs de laboratoire) à 3 850 × 2 500 mm (laminateurs de production haut volume). Trous pour broches et rainures pour cadre de vide selon plan du laminateur.
- Largeur maximale
- 3 850 mm
- Tolérance de découpe
- ±2 mm
- Découpe
- Numérique CAO
Grades disponibles : Pro, Lamin8, Endurance+. Supreme pour prototypes.
Membranes pour presses à composites
Selon dimensions de presseDimensions selon la table de la presse sous vide ou autoclave. Des petites pièces automobile aux panneaux aéronautiques de grand format. La flexibilité de Supreme (35 ShA, 1 mm) est idéale pour se conformer aux géométries 3D complexes sans ponts.
- Format
- Selon presse
- Tolérance de découpe
- ±2 mm
- Découpe
- Numérique CAO
Grades disponibles : Supreme et Pro.
Membranes pour laminateurs de mobilier
Selon dimensions de presseDimensions selon la presse à membrane pour lamination de placages de bois, mélaminés, vinyles et laminés décoratifs sur panneaux MDF, aggloméré ou bois massif. Largeurs typiques de 1 300 à 2 500 mm.
- Format
- Selon presse à membrane
- Tolérance de découpe
- ±2 mm
- Découpe
- Numérique CAO
Grades disponibles : Supreme et Pro.
Toutes les membranes sont fournies avec numéro de lot traçable jusqu'à la matière première, emballées à plat sans plis. Durée de vie en stockage : minimum 10 ans dans des conditions adéquates (ISO 2230).
Comparaison des 4 grades VAC-SIL®
Comparaison technique des 4 grades
Tous les grades sont en silicone VMQ 100 %, post-cuite, avec propriétés mécaniques contrôlées sur chaque lot. Supreme et Pro sont des membranes sans renfort — flexibilité maximale. Lamin8 et Endurance+ intègrent une couche de tissu de renfort qui augmente la résistance au déchirement et la stabilité dimensionnelle, en plus d'une face spécifiquement formulée pour résister à l'EVA et à l'acide acétique.
Référence pour la sélection du grade adapté.
| Propriété | Supreme | Pro | Lamin8 | Endurance+ |
|---|---|---|---|---|
| Couleur | Noir | Bleu | Vert/Noir | Orange/Noir |
| Épaisseur (mm) | 1,0 ±0,3 | 1,5 ou 3,0 ±0,3 | 3,8 ±0,3 | 4,0 ±0,3 |
| Dureté (Shore A) | 35 ±5 | 55 ±5 | 55 ±5 | 55 ±5 |
| Traction (MPa) | 8,5 | 7,0 | 4,2 | 4,0 |
| Allongement à la rupture (%) | 750 | 500 | 350 | 300 |
| Temp. exploitation continue | 200 °C | 200 °C | 150 °C | 200 °C |
| Renfort textile | Non | Non | Oui (1 couche) | Oui (1 couche) |
| Résistance EVA/acide | Standard | Standard | Spécifique | Spécifique (premium) |
Données VAC-SIL®. Propriétés mesurées sur éprouvettes cuites en laboratoire selon spécifications industrielles. La durée de vie en cycles dépend des conditions d'exploitation (température, pression, type d'EVA, maintenance). Lamin8 et Endurance+ s'installent avec la face noire (résistante à l'EVA/acide) vers le bas, en contact avec le module.
Tous les grades sont en silicone VMQ 100 %, post-cuite, avec propriétés mécaniques contrôlées sur chaque lot. Supreme et Pro sont des membranes sans renfort — flexibilité maximale. Lamin8 et Endurance+ intègrent une couche de tissu de renfort qui augmente la résistance au déchirement et la stabilité dimensionnelle, en plus d'une face spécifiquement formulée pour résister à l'EVA et à l'acide acétique.
Référence pour la sélection du grade adapté.
| Propriété | Supreme | Pro | Lamin8 | Endurance+ |
|---|---|---|---|---|
| Couleur | Noir | Bleu | Vert/Noir | Orange/Noir |
| Épaisseur (mm) | 1,0 ±0,3 | 1,5 ou 3,0 ±0,3 | 3,8 ±0,3 | 4,0 ±0,3 |
| Dureté (Shore A) | 35 ±5 | 55 ±5 | 55 ±5 | 55 ±5 |
| Traction (MPa) | 8,5 | 7,0 | 4,2 | 4,0 |
| Allongement à la rupture (%) | 750 | 500 | 350 | 300 |
| Temp. exploitation continue | 200 °C | 200 °C | 150 °C | 200 °C |
| Renfort textile | Non | Non | Oui (1 couche) | Oui (1 couche) |
| Résistance EVA/acide | Standard | Standard | Spécifique | Spécifique (premium) |
Données VAC-SIL®. Propriétés mesurées sur éprouvettes cuites en laboratoire selon spécifications industrielles. La durée de vie en cycles dépend des conditions d'exploitation (température, pression, type d'EVA, maintenance). Lamin8 et Endurance+ s'installent avec la face noire (résistante à l'EVA/acide) vers le bas, en contact avec le module.
9 points de contrôle — de la matière première à votre laminateur
Chaque membrane VAC-SIL® passe par un processus de fabrication contrôlé en 9 points qui garantit l'homogénéité du matériau, la précision dimensionnelle et la durée de vie maximale en service.
Secteurs d'application
Aéronautique
Membranes pour formage de composites en autoclave et presse sous vide aéronautique.
Électronique
Membranes pour lamination de PCB multicouches et encapsulés électroniques sous vide.
Ferroviaire
Membranes pour lamination de panneaux composite d'intérieurs de trains et métros.
Industrie générale
Membranes pour lamination solaire photovoltaïque, mobilier et composites industriels.
Produits associés
Feuille de silicone alimentaire
Feuille compacte de silicone VMQ pour applications industrielles générales.
Feuille de silicone mousse
Feuille cellulaire à cellules fermées pour garnitures d'équipements et machines.
Feuille de silicone ignifuge
Feuille compacte EN 45545-2 pour applications avec exigences feu.
Joints plats de silicone
Joints plats emboutis pour étanchéité d'équipements industriels.
Besoin de membranes pour votre laminateur ?
Envoyez-nous le plan de votre laminateur (ou les dimensions de la table, position des broches et cadre de vide) et précisez-nous votre application (solaire, composites, mobilier) et votre volume de production. Nous vous recommandons le grade VAC-SIL® adapté et vous fournissons un devis avec les membranes découpées sur mesure, prêtes à installer.
Demander un devis
